- 商品名称: GF气流分级机
气流分级机是一种利用离心力与气流力对粉体材料进行干法粒度分级的设备。其核心原理是通过高速旋转的分级转子产生离心力场，使进入分级室的粉体在气固两相流中按粒径大小分离： 粗颗粒受离心力和重力作用下沉，细颗粒则随气流通过分级叶片间隙进入收集系统。过程中二次风对粗粉进行淘洗，实现团聚细粉的再分散与二次分级，最终获得高精度分级的成品。
设备简介
气流分级机系统由进料控制、分级主机、旋风收集器、脉冲除尘器和引风机组成。其核心创新在于强制涡流分级技术，通过调节叶轮转速与风量精确控制切割粒径。设备处理量覆盖50kg/h至200T/h，可满足实验室到工业量产需求。
应用场景
广泛适用于多行业粉体的精细化分级，如：高硬度物料（碳化硅、金刚石、氧化锆）；非金属矿（石英、高岭土、碳酸钙）；
化工领域（染料、环氧树脂添加剂）；食品医药（中草药、花粉、抗生素）；金属粉末（铝粉、镁粉）及新材料（磁性材料、荧光粉）等。
尤其适合要求无铁污染、粒度分布窄的场景，如陶瓷釉料、医药超微粉体等。优势特点

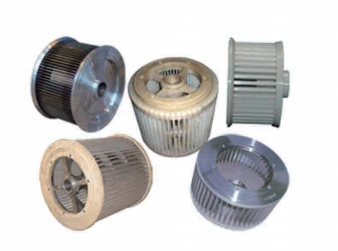

1、分级机内部采用陶瓷防护，设备磨损少、产品无污染、纯度高。
2、分级机结构进行了特殊设计，能截止所有大颗粒，分级精度高、大颗粒控制严,分级点通过分级叶轮转速和引风机风量自由调整，以取得所需产品。分级范围广。
3、采用低转速立式单叶轮分级结构，物料流场稳定，设备处理量大，分级效率高。
4、可采用多级串联结构，可同时分级出几个较度段的产品，获得理想的拉度分布。5、可根据客户不同物料，定性分级叶轮，产品高纯无污染。
工作原理

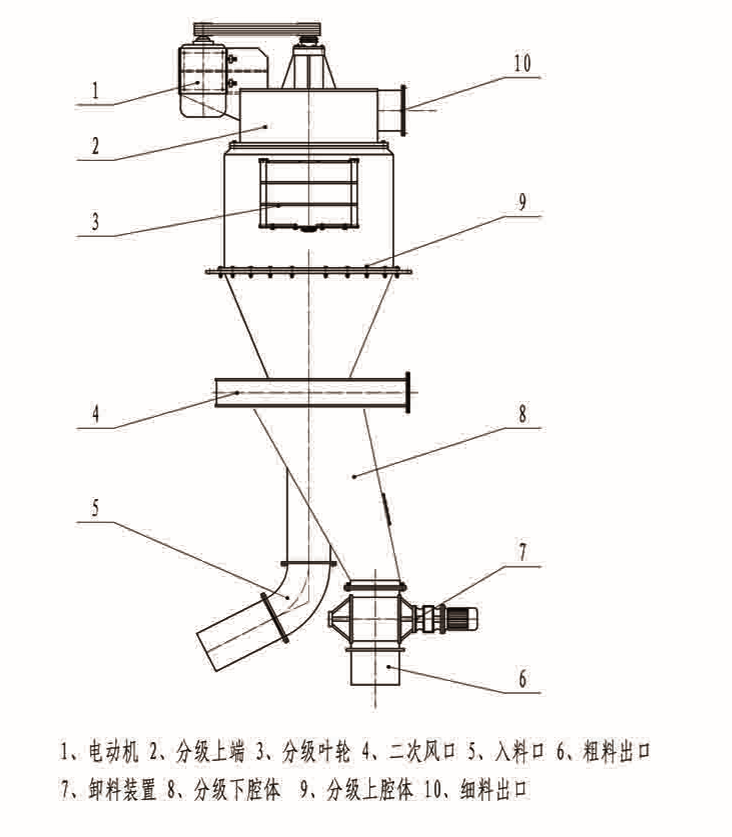

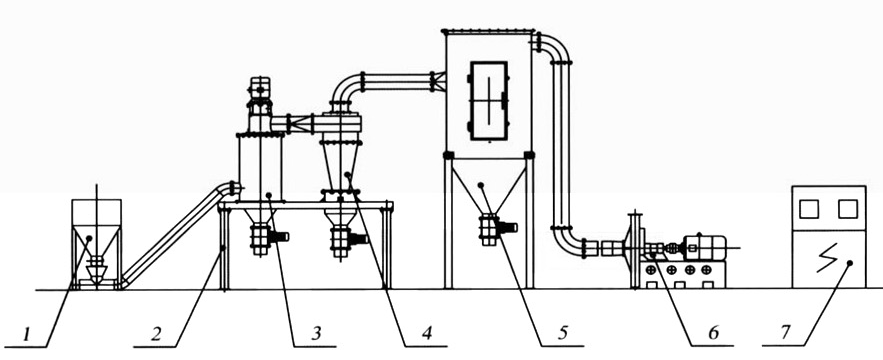

整套分级装置由气流分级机、旋风收集器、脉冲除尘器、高压引风机、电控柜等组成。气流分级机是带有二次进风及立式安装的大叶轮子的强制型分级机。工作时物料在引风机引力的作用下由下筒身进入，并上升至分区，由于分级叶轮转子的高速旋转，粒子既受到分级叶轮旋转产生的离心力，又受到引风机产生的向心力，当粒子受到的离心力大于向心力，分级径以上的粗粒子被甩到筒体内壁失速沿壁面下滑，外界二次风通过均匀分布在锥体上的进风口进入，对粗粒子进行产生风筛作用，将混杂或粘附于粗料中的细粉分离干净。分离后的粗料由卸料装置收集排出分级机，分级径以下的细粉随气流进入旋风收集器、脉冲除尘器收集下来，净化后的气体由引风机排出。
技术参数
规格型号
处理量（入料量）(kg)
分级效率（1%）
产品粒度（μm）
配套功率（kw）
GF010
10-50
70-90
D97=5-50
7
GF020
50-350
15-19
GF050
100-800
25-30
GF100
300-1500
41-48
GF200
500-4000
63-73
GF400
2000-5000
97-120
GF500
3000-6000
110-130
GF600
4000-8000
110-169
GF800
6000-12000
170-210
GF1000
8000-20000
230-380

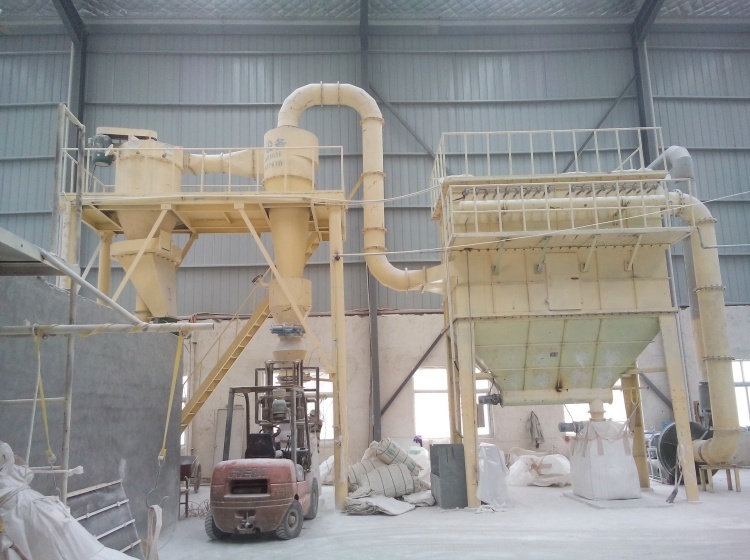

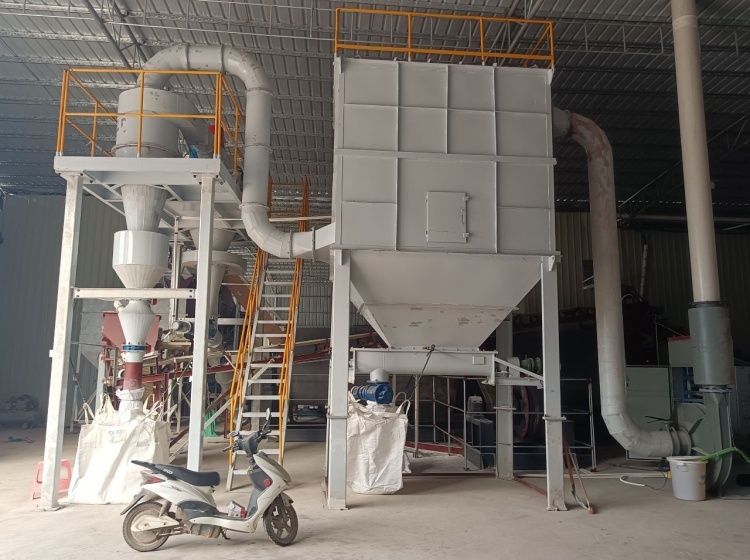

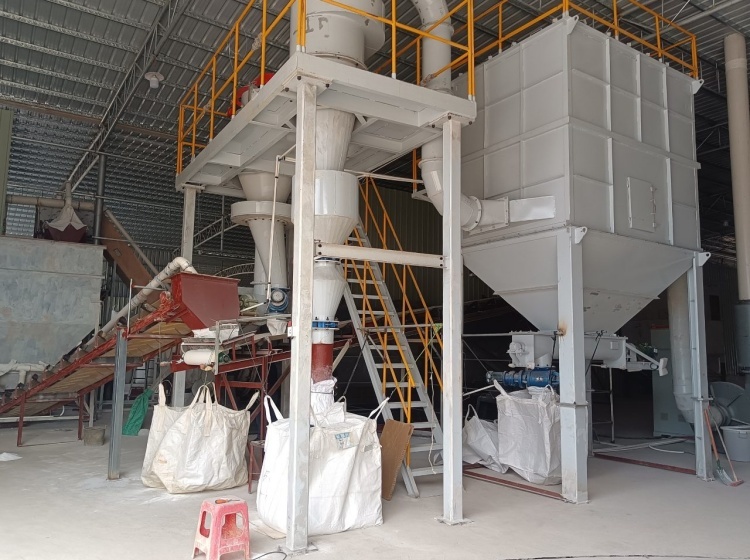

成功案例
-
1、分级机内部采用陶瓷防护，设备磨损少、产品无污染、纯度高。
2、分级机结构进行了特殊设计，能截止所有大颗粒，分级精度高、大颗粒控制严,分级点通过分级叶轮转速和引风机风量自由调整，以取得所需产品。分级范围广。
3、采用低转速立式单叶轮分级结构，物料流场稳定，设备处理量大，分级效率高。
4、可采用多级串联结构，可同时分级出几个较度段的产品，获得理想的拉度分布。5、可根据客户不同物料，定性分级叶轮，产品高纯无污染。
-
整套分级装置由气流分级机、旋风收集器、脉冲除尘器、高压引风机、电控柜等组成。气流分级机是带有二次进风及立式安装的大叶轮子的强制型分级机。工作时物料在引风机引力的作用下由下筒身进入，并上升至分区，由于分级叶轮转子的高速旋转，粒子既受到分级叶轮旋转产生的离心力，又受到引风机产生的向心力，当粒子受到的离心力大于向心力，分级径以上的粗粒子被甩到筒体内壁失速沿壁面下滑，外界二次风通过均匀分布在锥体上的进风口进入，对粗粒子进行产生风筛作用，将混杂或粘附于粗料中的细粉分离干净。分离后的粗料由卸料装置收集排出分级机，分级径以下的细粉随气流进入旋风收集器、脉冲除尘器收集下来，净化后的气体由引风机排出。
-
规格型号
处理量（入料量）(kg)
分级效率（1%）
产品粒度（μm）
配套功率（kw）
GF010
10-50
70-90
D97=5-50
7
GF020
50-350
15-19
GF050
100-800
25-30
GF100
300-1500
41-48
GF200
500-4000
63-73
GF400
2000-5000
97-120
GF500
3000-6000
110-130
GF600
4000-8000
110-169
GF800
6000-12000
170-210
GF1000
8000-20000
230-380
-
